移植 Linux Kernel 造成無法開機之解決方案以及除錯工具

一般在以下情況, 我們會進行移植 Linux Kernel 的動作.

1. 將新版 Linux Kernel 移植到全新 SoC 上

開發人員為 SoC 廠商(e.g. MTK, TI, Allwinner) R&D engineer.

在此階段的移植, 需要寫 dtsi, low-level code (位於 arch// 底下) 以及 SoC 相關的底層驅動程式. 並且須確保 SoC 功能運行正常.

2. 將新版 Linux Kernel 移植到全新平台上

開發人員為硬體廠的軟體 R&D engineer, 開發板 (e.g. beagleboard, RPi) 上游開發人員或者是一些 software consultant.

在此階段的移植, 需要建立 dts 來描述硬體資訊, 並適度修改 dtsi. 此外也需要根據硬體/ 週邊/ 平台資訊來建立屬於板子的 Kernel  config. 檔. 並且須確保硬體/ 週邊/ 平台功能運行正常.

3. 將新版 Linux Kernel 移植到舊有平台上進行 Kernel 版本升級

開發人員為任何有興趣的 Maker. 只要有開發版即可進行 (e.g. beagleboard, RPi). 一般來說, Linux Kernel 移植大多屬於此範疇.

在此階段的移植, 需要根據 dtsi 的版本差異來微調 dts 格式. 此外也需要根據 Kernel 版本差異資訊來微調板子的 Kernel  config. 檔.

此外也須參照舊有 Kernel source 上的 in-house patch 來修改新版 Kernel source.

*  另外還有像將 Linux Kernel 移值到全新 CPU architecture 上面這種較罕見的情況.


在移植 Linux Kernel 時, 最重要的第一步就是讓機器可以 ” 開機 “. Kernel 能正常開機往下執行, 我們才能進行後續移植動作.

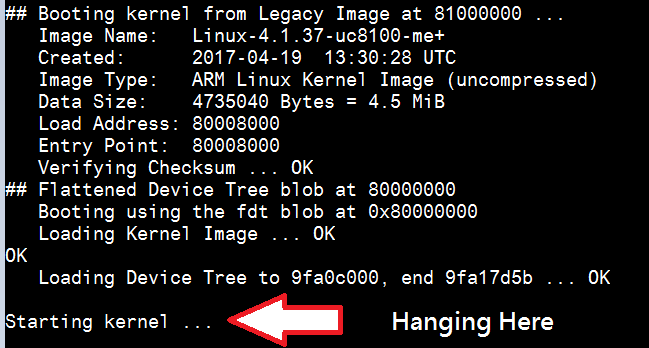

在無法開機的情況下 (請見下圖), 由於沒有任何錯誤訊息, 所以除錯上會比較困難.

一旦可以開機, 畫面有訊息列印出來, 即便有其他問題, 相對起來也比較好解.


最常遇到開不了機的現象就是 hang 在 Starting Kernel” 這邊.

在這個階段 bootloader 把 Linux Kernel 載入 Memory 位址 0x80008000, 並將 CPU 控制權交給 Linux Kernel. 此時理因跳轉到 Linux Kernel 第一條指令 [1], 接著 Kernel 開始自解壓縮進行後續開機流程 [2].

如果在這個階段卡住, 代表 Linux Kernel 沒有正確運行, 原因可分成下列幾點

無法開機根因 可能發生時機 解決方法
SoC low-level code 有問題 將 Linux 移植到新 SoC 上

修改 low-level code, 並確保 SoC 裡功能可正常運行. 有可能需要在 driver 中以 work-around 手法避掉問題.

舊有 DTS 與 新板 DTSI不相容

將新 Linux Kernel 移植到舊有平台上進行Kernel 升級

閱讀 dtsi git 修改歷程, 並詳細閱讀 “Documentation/devicetree/bindings/” 相關文件.
硬體設計有問題
  • 將 Linux 移植到新 SoC上
  • 將新 Linux Kernel 移植到全新平台上
和 Hardware/ Bootloader 部門 R&D 工程師協同合作, 一起看硬體線路除蟲
Console port 設定錯誤
  • 將 Linux 移植到新 SoC上
  • 將新 Linux Kernel 移植到全新平台上
  • 將新 Linux Kernel 移植到舊有平台上進行Kernel 升級

每一塊板子的 Console port device node 都需根據硬體設計以及 driver 設計來進行設定. 如果設定錯誤, 會導致訊息出不來

一般情況下 console device node 為 ttyS0, baud: 115200

Boot code program (包含bootloader) 與 Kernel 不相容
  • 將 Linux 移植到新 SoC上
  • 將新 Linux Kernel 移植到全新平台上
  • 將新 Linux Kernel 移植到舊有平台上進行Kernel 升級

需確認 boot code program 版本與 Kernel 版本是相對應的. 尤其有些 SoC 的設計會有多個 boot code program.

DTB 跟 Kernel memory 位址衝突
  • 將 Linux 移植到新 SoC上
  • 將新 Linux Kernel 移植到全新平台上
  • 將新 Linux Kernel 移植到舊有平台上進行Kernel 升級
boot code program 需要注意避免將兩者 memory 位址設太近導致衝突.
DTB 檔跟 Kernel 並不相容
  • 將 Linux 移植到新 SoC上
  • 將新 Linux Kernel 移植到全新平台上
  • 將新 Linux Kernel 移植到舊有平台上進行Kernel 升級
記得重新編譯 Kernel 時, 也要一併重新編譯 DTB. 並確保兩者是成對的.
Kernel config 檔中的 ARCH 相關資訊設定錯誤
  • 將 Linux 移植到新 SoC上
  • 將新 Linux Kernel 移植到全新平台上
  • 將新 Linux Kernel 移植到舊有平台上進行Kernel 升級
確定 SoC 種類, 並到Kernel 選單 –  System Type 中選取對應的選項

下列為一些除錯工具以及技巧

1. 檢查 dtsi/ dts 是否正確

除了閱讀 dtsi git 修改歷程, 並詳細閱讀 “Documentation/devicetree/bindings/” 相關文件外, 也可以使用 debug tool 來檢查

  • dtx_diff – 用來比較不同 device trees 的差異. 支援 dts/dtsi, dtb 以及 file system tree 格式.

⇒ 位於 scripts/dtc/dtx_diff, 於 Kernel 4.6 加入

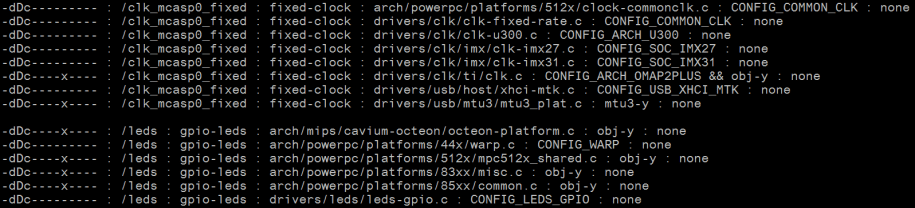

  • dt_to_config – 能根據 device tree 資訊來找相對應的 driver, 確認兩邊是相對應的.

⇒ 位於 scripts/dtc/dt_to_config, 於 Kernel 4.8 加入


其他還有像 dt_stat, dt_node_info [3][4][5] 等等的除錯工具可使用.


2. 開啟 early printk

Kernel 啟動時, 有可能因為 console 還沒初始化, 導致一些錯誤訊息無法輸出顯示. 這時可以使用 earlyprintk [6] 提早輸出錯誤訊息.

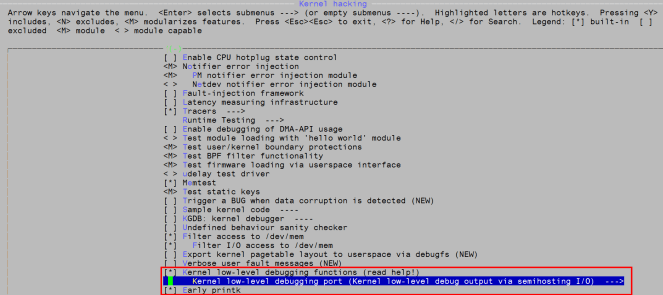

√ 開啟 Kernel 選項


√ 設定 bootargs

在 bootargs 中加入 “earlyprintk” 字串

[code language=”bash”]
setenv bootargs ${bootargs} earlyprintk
[/code]

設定完重開機即啟動 earlyprintk 功能.

下圖為開啟 earlyprintk 才能印出的錯誤訊息這段訊息代表 Kernel ARCH 相關資訊設定錯誤.

Error: unrecognized/unsupported machine ID (r1 = 0x00000e05).

Available machine support:

ID (hex)        NAME
ffffffff        Generic DT based system
ffffffff        Generic DRA72X (Flattened Device Tree)
ffffffff        Generic DRA74X (Flattened Device Tree)
ffffffff        Generic AM43 (Flattened Device Tree)
ffffffff        Generic OMAP5 (Flattened Device Tree)
ffffffff        Generic AM33XX (Flattened Device Tree)


√ earlyprintk 運作原理

earlyprintk 位於 arch/arm/kernel/early_printk.c

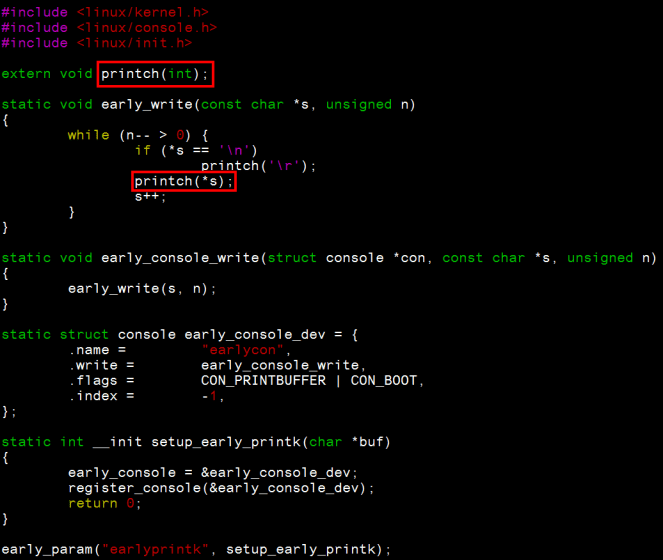

由下圖可得知, 主要呼叫 printch() 來輸出字元


printch() 位於 arch/arm/kernel/debug.S

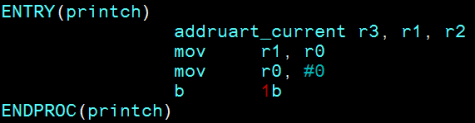

由下圖可知 printch() 呼叫 addruart_current

2017-05-17_113828

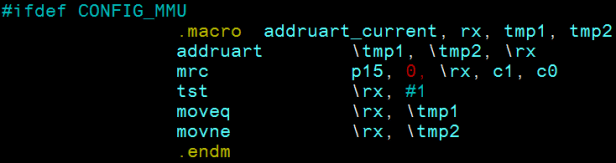

addruart_current 為巨集, 會再呼叫 addruart

2017-05-17_114026

addruart 則位於 arch/arm/include/debug/<SoC>.S 中

addruart  實作上會因不同 SoC 特性而有所差異. 但大多是以組語設定 UART_PHYS 以及 UART_VIRT.


3. 檢查 DTB 跟 Kernel memory 位址

我們可以在 bootloader 底下執行下列指令來進行開機

[code language=”bash”]
fatload mmc 0 80000000 board.dtb
fatload mmc 0 81000000 uImage
bootm 81000000 – 80000000
[/code]



原本都可以正常運作, 但某次發現如果在 device tree 中新增項目, 會無法開機

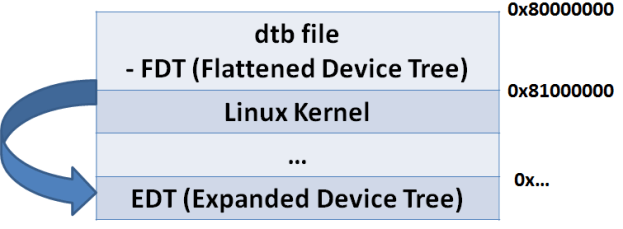

依照指令來看, 記憶體會是這樣:

2017-05-17_155602

但是實際開機卻會卡住.

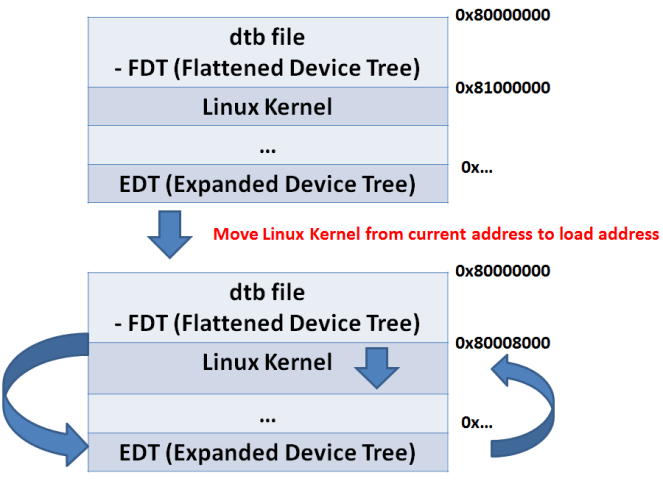

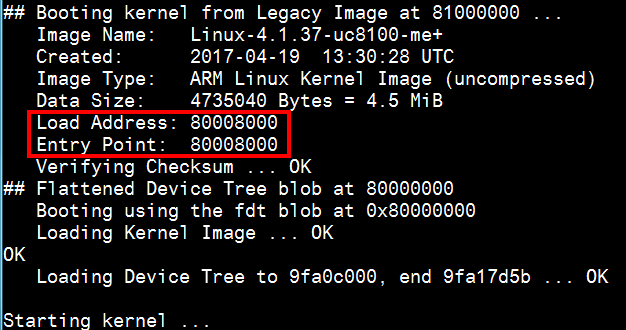

仔細分析後才發現, 原來 Kernel 實際執行的記憶體位址會是load address 0x80008000, 而不是 bootm 設定的 0x81000000. 而 load address 可透過 mkimage 或者 Kernel Makefile 來進行設定.


如果 bootm 位址和 load address 不一樣, bootloader 會先把 Kernel move 到 load address, 接著從 entry point 開始執行


回過來, 那當初為什麼在 device tree 中新增項目, 會造成無法開機呢 ?

我們來算一下記憶體空間

Load Address: 0x80008000

DTB Address: 0x80000000

0x80008000 – 0x80000000 = 0x8000 = 32768

由上述可知, 只要 dtb 檔案大小 > 32768, 就會覆蓋到 Linux Kernel. 造成檔案毀損而導致無法開機. 所以只要修改 Load address 即可解決.


心得:

移植 Linux Kernel 時, 除了要熟悉 SoC/ 週邊/ 硬體資訊外, 也要多閱讀 Linux Documentation 的資料.

魔鬼藏在細節, 只要有一個地方疏忽掉, 就會導致開不了機. 所以要移植 Linux Kernel 時, 最重要的事 – 請睡飽 😀
