如何讓 embedded device 透過手機上網 – USB Tethering

szlin

上篇文章是講如何打造具備 cellular 功能的embedded device.

這篇是分享如何讓 embedded device 透過手機上網. 主要是透過 USB tethering 的技術來達到此目的

USB tethering 的意思是 “一台機器 A 透過 USB cable 分享網路給對接的機器B,  機器 B 就能透過機器 A 來對外上網 "

原理基本上是 – 手機啟動 DHCP server，embedded device 透過dhcp 得到一組private IP. 拿到 IP後, embedded device 的封包可以透過 USB cable 傳輸並透過手機 routing 出去.

USB tethering 整體架構圖如下


  1. 手機從基地台拿到 10.10.10.10 的對外 IP
  2. 手機透過 USB 傳輸線和 Embedded device 連線
    • 兩邊的 IP 分別是 192.168.31.120 以及 192.168.31.1
  3. Embedded device 可透過手機上網

首先要準備下列硬體設備

  1. 能上網的手機 (此篇以 Android 手機為例)
  2. USB 傳輸線
  3. Embedded device (需具有 USB type A connector)



接著準備軟體

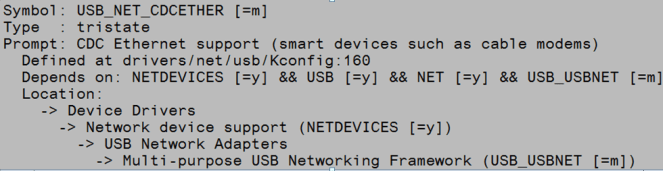

  1. 在 embedded device 的 kernel source 啟動下列 configuration
    • USB_NET_RNDIS_HOST
    • USB_NET_CDCETHER

2016-08-25_2310312016-08-25_231012

2. 編譯完放到 embedded device 裡並載入 module



軟硬體準備好後, 就開始進行設定

  1. 將手機和 embedded device 以 USB cable 對接

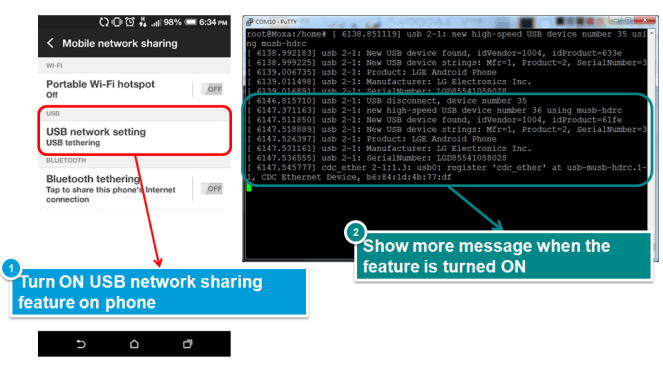

  2. 開啟手機 USB tethering 功能
    • 開啟後，embedded device 就能偵測到裝置，如下圖


3. 此時embedded device 會出現一個 usb0 的網路介面

4. Embedded device 透過指令 “dhclient usb0″ 來跟手機要到 private IP

5. Embedded device 即可上網！

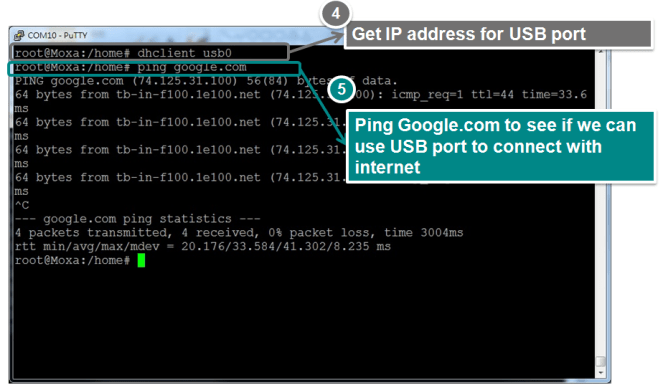

4~5 步驟如下圖


之後只要帶一條 USB 傳輸線就能讓 embedded device 上網囉！

note: 若使用 iphone, Kernel configuration 要選別的選項. 但 iOS 版本疑似有相容性議題. 我不是 APPLE 使用者, 所以就沒有特別去追嚕
